平面度在線測試設備
- 所屬分類：
- 測試設備
- 產品特點：
- 操作簡單：適合一線作業人群；
效率高：機械手帶動激光測距，效率是投影無法比擬，適 合量產適用，以掃描30個點為例，產能可以達到400pcs/H 左右；
判別容易：以紅燈和綠燈判斷OK or NG，簡單明了。
- 產品概述：
手機，電腦等很多電子行業發展日新月異，對工件的平面度要求隨之產生，用三次元投影檢測平面度已經無法達到量產的需求，提高效率，簡單化作業成了必須改進的方向。由此我們自主研發平面度測試設備，以滿足100%測量的生產需要。
本平面度測試系統主要用于手機視窗，PC視窗襯板的平面度測試，可支持多試件多平面同時進行測試。
原理介紹

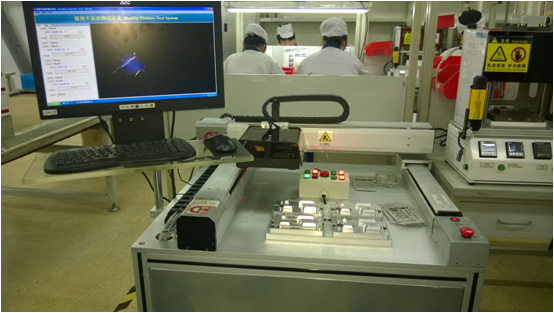

平面度檢測設備是利用機械手臂帶動測距激光頭對所要測試工件進行逐點掃描，所得數據傳輸?shù)竭\算主機，利用最小二乘法擬合計算出平面度，然后跟閥值進行比對，判斷出是否OK。運算方法和三次元投影的方法完全一致。
